EATON | CROUSE-HINDS
LUMINARIAS A PRUEBA DE EXPLOSIÓN

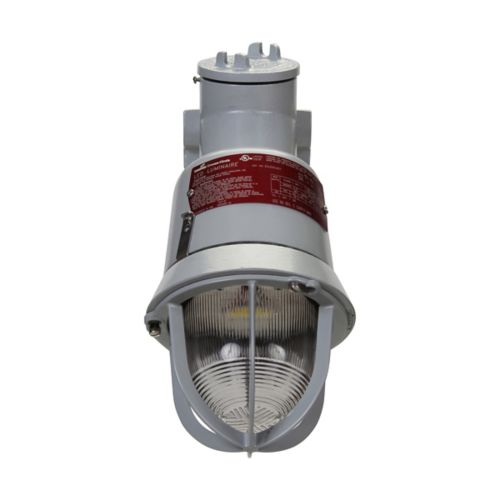

Luminarias EV LED para Áreas Clasificadas
Clase I, División 1 - Sellado de fábrica
Descripción: Las luminarias EV LED de la división Crouse-Hinds de Eaton son luminarias LED selladas de fábrica Clase I, División 1 para iluminación general. Diseñadas para funcionar de manera efectiva y económica en áreas difíciles de mantener, costosas de apagar o cualquier ubicación que requiera un mayor grado de seguridad.
En comparación con la iluminación convencional, la EV LED consume hasta un 85% menos de energía y típicamente dura 50,000 horas o más. Disponible en dos modelos de salida de lúmenes, ofreciendo una opción de reemplazo para luminarias incandescentes existentes de 100W-200W y HID de 70W-100W.
Fiabilidad y Seguridad
Vida útil nominal de 50,000 horas
Clasificación de temperatura T6
Resistente a impactos y vibraciones
Clase I, División 1, Grupos C, D
Clase I, Zonas 1 y 2, Grupo IIB
Clase II, Grupos E, F, G
Ubicaciones marítimas y húmedas, Tipo 4X, IP66
Listado UL y cUL
Certificaciones y Cumplimientos
NEC/CEC:
- Clase I, División 1, Grupos C y D
- Clase I, Zonas 1 y 2, Grupo IIB
- Clase II, Grupos E, F y G
- Lugares marinos y húmedos, Tipo 4X, IP66
- Listado UL
- Listado cUL (certificado por UL según las normas CSA)
- Clasificación de temperatura T6 a 55 °C
- Clase III, Presencia Simultánea
Normas UL:
- UL844 - Soportes para luminarias eléctricas para lugares peligrosos
- UL1598 - Luminaria
- UL1598A - Luminaria para instalación en embarcaciones
Norma CSA:
- C22.2 n.° 137
Características de Diseño
- Iluminación instantánea e inmediata
- Mejor visibilidad con luz blanca nítida
- Clasificación de temperatura T6: opera de manera segura en los ambientes más peligrosos
- Operación a temperatura fría / no requiere calentamiento
- Instalación sencilla: accesorio modular compacto que se conecta al módulo de montaje de Champ existente
- Eficiencia energética: hasta un 85% de reducción en la energía utilizada
- Proporciona una vida útil nominal de hasta 50,000 horas; elimina la necesidad de reemplazar las lámparas con frecuencia
- No contiene mercurio ni otras sustancias peligrosas
- Luminarias de estado sólido resistentes a impactos y vibraciones sin filamentos ni componentes de vidrio que puedan romperse
- Temperatura ambiente de funcionamiento: -30°C a 55°C (CA), -30°C a 40°C (CD)
Aplicaciones
Plantas de fabricación
Instalaciones químicas y petroquímicas
Farmacéuticas
Plataformas y muelles de carga
Túneles
Iluminación general exterior montada en muros y postes
Áreas con temperaturas extremas
Donde haya vapores, gases o polvos inflamables
Clasificaciones:
Cl. I, Div. 1
Cl. I, Zonas 1,2
Cl. II
Cl. III
Temperaturas de color:
3000K (CRI 82)
5600K (CRI 65)
Ámbar (vida silvestre)
Garantía: 5 años limitada
Protección: Tipo 4X, IP66
Materiales Estándar
- Cuerpo, módulos de montaje y guarda: Aluminio sin cobre con recubrimiento de pintura electro-estática epóxico Corro-free
- Globo: Vidrio resistente al calor y al impacto
- Empaques: Silicona
- Tornillería externa: Acero inoxidable
Sistema LED
Matrices de LED de alto brillo
Diseño avanzado de disipador de calor
Informes LM-79 y LM-80 disponibles
Ámbar disponible para aplicaciones respetuosas con la vida silvestre
Nota: Para ordenar una luminaria sin protector, elimine '1' del final del número de catálogo. Ejemplo: EVLEDAC20 para 3/4" péndulo, sin protector.
Para voltaje de entrada 10-30 VDC (disponible solo en serie 20), agregue '/DC' al final del número de catálogo. Ejemplo: EVLEDAC201/DC.
Información para Ordenar
Estilos de Montaje y Números de Catálogo
| Estilo de Montaje | Temperatura Fría (Cool) | Temperatura Cálida (Warm) | Amigable con Vida Silvestre |
|---|---|---|---|
| Solo luminaria | EVLEDC201 EVLEDC701 |
EVLEDW201 EVLEDW701 |
EVLEDA201 |
| Péndulo ¾" | EVLEDA2C201 EVLEDA2C701 |
EVLEDA2W201 EVLEDA2W701 |
EVLEDA2A201 |
| Péndulo 1" | EVLEDA3C201 EVLEDA3C701 |
EVLEDA3W201 EVLEDA3W701 |
EVLEDA3A201 |
| Montaje en techo ¾" (alimentación a través) | EVLEDCX2C201 EVLEDCX2C701 |
EVLEDCX2W201 EVLEDCX2W701 |
EVLEDCX2A201 |
| Montaje en techo 1" (alimentación a través) | EVLEDCX3C201 EVLEDCX3C701 |
EVLEDCX3W201 EVLEDCX3W701 |
EVLEDCX3A201 |
| Montaje en pared ¾" (alimentación a través) | EVLEDBX2C201 EVLEDBX2C701 |
EVLEDBX2W201 EVLEDBX2W701 |
EVLEDBX2A201 |
| Montaje en pared 1" (alimentación a través) | EVLEDBX3C201 EVLEDBX3C701 |
EVLEDBX3W201 EVLEDBX3W701 |
EVLEDBX3A201 |
| Montaje de mampara ¾" | EVLEDBH2C201 EVLEDBH2C701 |
EVLEDBH2W201 EVLEDBH2W701 |
EVLEDBH2A201 |
| Montaje de poste 1¼" | EVLEDJ4C201 EVLEDJ4C701 |
EVLEDJ4W201 EVLEDJ4W701 |
EVLEDJ4A201 |
Accesorios (ordenados por separado)
| Número de Catálogo | Descripción |
|---|---|
| EVLED G1 RED LENS INS | Insertos de lente rojo de repuesto |
| EVLED G1 GREEN LENS INS | Insertos de lente verde de repuesto |
| EV505 | Protector |
| EV78 | Conjunto de globo de repuesto |
Árbol Familiar de Montaje
| Tipo de Montaje | Modelo | Descripción |
|---|---|---|
| Poste | EVMJ4 | 1-1/4" HUB4 |
| Techo | EV22 | 3/4" HUB4 |
| Techo | EV33 | 1" HUB4 |
| Péndulo | EVMP2 | 3/4" HUB4 |
| Péndulo | EVMP3 | 1" HUB4 |
| Pared | EV22 & EV87 | 3/4" HUB4 |
| Pared | EV33 & EV87 | 1" HUB4 |
| Mampara | EVIJ2 | 3/4" HUB4 |
Notas adicionales:
- Para ordenar una luminaria con insertos de colores (disponible solo en serie C20), agregue 'G' (verde) o 'R' (rojo) al final del número de catálogo. Ejemplo: EVLEDAC201G.
- Todas las luminarias EV LED son selladas de fábrica y aprobadas para uso en áreas peligrosas.
- Disponible en modelos para reemplazo directo de luminarias incandescentes y HID existentes.
