ACOPLES FLEXIBLES PARA ÁREAS PELIGROSAS

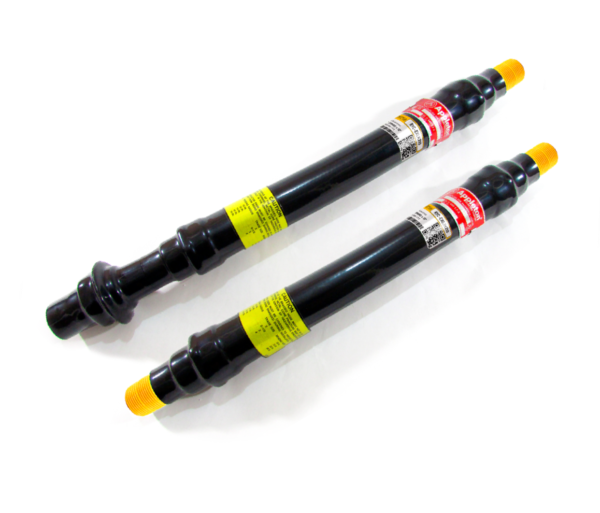

COPLE FLEX RECUBIERTO PVC
Acoples Flexibles Desnudos y Recubiertos de PVC
7,981.52 MXN
Descripción: Acoples flexibles utilizados en áreas peligrosas en sistemas conduit para lograr curvaturas requeridas o para permitir movimiento y/o vibraciones de conexiones de equipos. Recubrimiento exterior de PVC gris y recubrimiento en extremos con uretano.
Especificaciones Técnicas
Recubrimiento exterior de PVC gris de 0.040" mínimo
Recubrimiento en extremos con uretano de 0.002" mínimo
Conexiones: niple macho NPT en ambos extremos
Alternativa: niple macho con tuerca unión hembra en aluminio libre de cobre
COPLEFLEX de ½" y ¾": CLASE I, A, B, C, D
COPLEFLEX de 1" a 2": CLASE I, Grupos C, D
Todos cumplen: CLASE I, Grupo D
Certificaciones y Cumplimientos NEC/CEC
1/2" y 3/4": Clase I Div 1 & 2 Grupos A, B, C, D
1" - 2": Clase I, Div 1 & 2, Grupos C, D
2-1/2" - 4": Clase I, Div 1 & 2, Grupos C, D
Todos: Clase II, Div 1, Grupos E, F, G
Todos: Clase II, Div 2, Grupos F, G
UL 1203 (E10279)
Programa de verificación ETL No. 409
Características de Diseño
- Recubrimiento exterior de PVC de 40 milésimas de pulgada
- Diseño robusto para resistir la presión de las explosiones (Clase I)
- A prueba de agua para áreas húmedas
- ½" a 2": Terminales (conectores) de latón forjado
- 2-1/2" a 4": Terminales (conectores) de acero inoxidable 304
- Tuerca unión: Aluminio libre de cobre recubierta de PVC
- ½" y 2": Tienen malla de bronce y aislamiento interior de algodón tejido entrelazado impregnado de asfalto
- Los acoples en medidas de 2-1/2" a 4" no se recubren de PVC, fabricados en malla de acero inoxidable 304
Nota importante: Fabricación especial. Favor de cotizar la medida que necesita. Tiempo de entrega: 21 días hábiles.
Diámetro disponible:
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
2-1/2"
3"
3-1/2"
4"
Serie: Eaton Crouse-Hinds 37 / Plasti-Bond™ REDH2OT / Domex Bond Rojo®
Aplicaciones
Los acoples flexibles son utilizados en áreas peligrosas en un sistema conduit para:
- Lograr las curvaturas requeridas
- Permitir movimiento y/o vibraciones de conexiones de equipos o unidades
- Uso en líneas de cableado tamaño de ½" a 2"
- Aislado contra la tierra y del fuego directo de cortos circuitos
Notas Importantes
Conserva propiedades de equipo a prueba de explosión
A prueba de agua para áreas húmedas
Resistente a presión de explosiones (Clase I)
Terminales de latón forjado (½" a 2")
Terminales de acero inoxidable 304 (2-1/2" a 4")
Medidas 2-1/2" a 4" no recubiertas de PVC
Información para Ordenar
Serie ECGJH - Suministrados con conexiones macho en ambos extremos
| Longitud flexible | Tamaño | No. de Catálogo | Longitud flexible | Tamaño | No. de Catálogo |
|---|---|---|---|---|---|
| 4" | 1/2" | ECGJH14 S758 | 21" | 1-1/2" | ECGJH521 S758 |
| 4" | 3/4" | ECGJH24 S758 | 21" | 2" | ECGJH621 S758 |
| 6" | 1/2" | ECGJH16 S758 | 24" | 1/2" | ECGJH124 S758 |
| 6" | 3/4" | ECGJH26 S758 | 24" | 3/4" | ECGJH224 S758 |
| 6" | 1" | ECGJH36 S758 | 24" | 1" | ECGJH324 S758 |
| 8" | 1/2" | ECGJH18 S758 | 24" | 1-1/4" | ECGJH424 S758 |
| 8" | 3/4" | ECGJH28 S758 | 24" | 1-1/2" | ECGJH524 S758 |
| 8" | 1" | ECGJH38 S758 | 24" | 2" | ECGJH624 S758 |
| 10" | 1/2" | ECGJH110 S758 | 27" | 1/2" | ECGJH127 S758 |
| 10" | 3/4" | ECGJH210 S758 | 27" | 3/4" | ECGJH227 S758 |
| 10" | 1" | ECGJH310 S758 | 27" | 1" | ECGJH327 S758 |
| 12" | 1/2" | ECGJH112 S758 | 27" | 1-1/4" | ECGJH427 S758 |
| 12" | 3/4" | ECGJH212 S758 | 27" | 1-1/2" | ECGJH527 S758 |
| 12" | 1" | ECGJH312 S758 | 27" | 2" | ECGJH627 S758 |
| 12" | 1-1/4" | ECGJH412 S758 | 30" | 1/2" | ECGJH130 S758 |
| 12" | 1-1/2" | ECGJH512 S758 | 30" | 3/4" | ECGJH230 S758 |
| 12" | 2" | ECGJH612 S758 | 30" | 1" | ECGJH330 S758 |
| 15" | 1/2" | ECGJH115 S758 | 30" | 1-1/4" | ECGJH430 S758 |
| 15" | 3/4" | ECGJH215 S758 | 30" | 1-1/2" | ECGJH530 S758 |
| 15" | 1" | ECGJH315 S758 | 30" | 2" | ECGJH630 S758 |
| 15" | 1-1/4" | ECGJH415 S758 | 33" | 1/2" | ECGJH133 S758 |
| 15" | 1-1/2" | ECGJH515 S758 | 33" | 3/4" | ECGJH233 S758 |
| 15" | 2" | ECGJH615 S758 | 33" | 1" | ECGJH333 S758 |
| 18" | 1/2" | ECGJH118 S758 | 33" | 1-1/4" | ECGJH433 S758 |
| 18" | 3/4" | ECGJH218 S758 | 33" | 1-1/2" | ECGJH533 S758 |
| 18" | 1" | ECGJH318 S758 | 33" | 2" | ECGJH633 S758 |
| 18" | 1-1/4" | ECGJH418 S758 | 36" | 1/2" | ECGJH136 S758 |
| 18" | 1-1/2" | ECGJH518 S758 | 36" | 3/4" | ECGJH236 S758 |
| 18" | 2" | ECGJH618 S758 | 36" | 1" | ECGJH336 S758 |
| 21" | 1/2" | ECGJH121 S758 | 36" | 1-1/4" | ECGJH436 S758 |
| 21" | 3/4" | ECGJH221 S758 | 36" | 1-1/2" | ECGJH536 S758 |
| 21" | 1" | ECGJH321 S758 | 36" | 2" | ECGJH636 S758 |
Serie ECLK - Combinan una rosca macho y una tuerca unión hembra
| Longitud flexible | Tamaño | No. de Catálogo | Longitud flexible | Tamaño | No. de Catálogo |
|---|---|---|---|---|---|
| 4" | 1/2" | ECLK14 DOMEX BOND | 21" | 1-1/2" | ECLK521 DOMEX BOND |
| 4" | 3/4" | ECLK24 DOMEX BOND | 21" | 2" | ECLK621 DOMEX BOND |
| 6" | 1/2" | ECLK16 DOMEX BOND | 24" | 1/2" | ECLK124 DOMEX BOND |
| 6" | 3/4" | ECLK26 DOMEX BOND | 24" | 3/4" | ECLK224 DOMEX BOND |
| 6" | 1" | ECLK36 DOMEX BOND | 24" | 1" | ECLK324 DOMEX BOND |
| 8" | 1/2" | ECLK18 DOMEX BOND | 24" | 1-1/4" | ECLK424 DOMEX BOND |
| 8" | 3/4" | ECLK28 DOMEX BOND | 24" | 1-1/2" | ECLK524 DOMEX BOND |
| 8" | 1" | ECLK38 DOMEX BOND | 24" | 2" | ECLK624 DOMEX BOND |
| 10" | 1/2" | ECLK110 DOMEX BOND | 27" | 1/2" | ECLK127 DOMEX BOND |
| 10" | 3/4" | ECLK210 DOMEX BOND | 27" | 3/4" | ECLK227 DOMEX BOND |
| 10" | 1" | ECLK310 DOMEX BOND | 27" | 1" | ECLK327 DOMEX BOND |
| 12" | 1/2" | ECLK112 DOMEX BOND | 27" | 1-1/4" | ECLK427 DOMEX BOND |
| 12" | 3/4" | ECLK212 DOMEX BOND | 27" | 1-1/2" | ECLK527 DOMEX BOND |
| 12" | 1" | ECLK312 DOMEX BOND | 27" | 2" | ECLK627 DOMEX BOND |
| 12" | 1-1/4" | ECLK412 DOMEX BOND | 30" | 1/2" | ECLK130 DOMEX BOND |
| 12" | 1-1/2" | ECLK512 DOMEX BOND | 30" | 3/4" | ECLK230 DOMEX BOND |
| 12" | 2" | ECLK612 DOMEX BOND | 30" | 1" | ECLK330 DOMEX BOND |
| 15" | 1/2" | ECLK115 DOMEX BOND | 30" | 1-1/4" | ECLK430 DOMEX BOND |
| 15" | 3/4" | ECLK215 DOMEX BOND | 30" | 1-1/2" | ECLK530 DOMEX BOND |
| 15" | 1" | ECLK315 DOMEX BOND | 30" | 2" | ECLK630 DOMEX BOND |
| 15" | 1-1/4" | ECLK415 DOMEX BOND | 33" | 1/2" | ECLK133 DOMEX BOND |
| 15" | 1-1/2" | ECLK515 DOMEX BOND | 33" | 3/4" | ECLK233 DOMEX BOND |
| 15" | 2" | ECLK615 DOMEX BOND | 33" | 1" | ECLK333 DOMEX BOND |
| 18" | 1/2" | ECLK118 DOMEX BOND | 33" | 1-1/4" | ECLK433 DOMEX BOND |
| 18" | 3/4" | ECLK218 DOMEX BOND | 33" | 1-1/2" | ECLK533 DOMEX BOND |
| 18" | 1" | ECLK318 DOMEX BOND | 33" | 2" | ECLK633 DOMEX BOND |
| 18" | 1-1/4" | ECLK418 DOMEX BOND | 36" | 1/2" | ECLK136 DOMEX BOND |
| 18" | 1-1/2" | ECLK518 DOMEX BOND | 36" | 3/4" | ECLK236 DOMEX BOND |
| 18" | 2" | ECLK618 DOMEX BOND | 36" | 1" | ECLK336 DOMEX BOND |
| 21" | 1/2" | ECLK121 DOMEX BOND | 36" | 1-1/4" | ECLK436 DOMEX BOND |
| 21" | 3/4" | ECLK221 DOMEX BOND | 36" | 1-1/2" | ECLK536 DOMEX BOND |
| 21" | 1" | ECLK321 DOMEX BOND | 36" | 2" | ECLK636 DOMEX BOND |
